Трассоискатель ТЕХНО-АС Успех АГ-428.20Н

Name: Трассоискатель ТЕХНО-АС Успех АГ-428.20Н
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Допустимое сопротивление нагрузки, Ом	15 В / 4 А max
Частота следования импульсов, Гц	0,3…250
Длительность импульса, мс	0,3…1000
Частота 3	2

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Успех АГ-428.20Н — это надежный инструмент для инженеров. Он помогает точно и эффективно выполнять работы. Благодаря широкому функционалу и компактным размерам, прибор станет незаменимым помощником в поиске и обследовании подземных коммуникаций.

Основные возможности

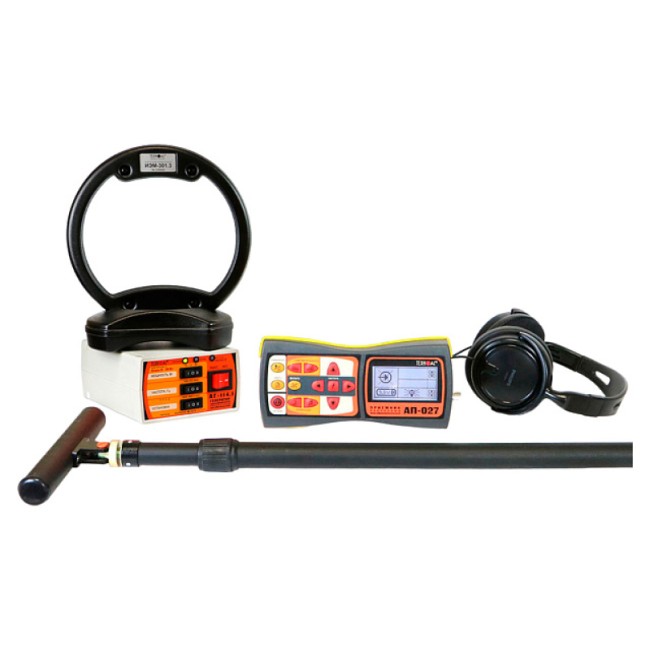

Оборудование предлагает широкий набор функций для успешного поиска и обследования подземных коммуникаций. В комплект входит цифровой многофункциональный трассопоисковый приемник с большим ЖК-дисплеем. Устройство может выводить звук через встроенный динамик или наушники оператора.

Поиск неисправностей и обследование местности

Одна из ключевых функций ТЕХНО-АС Успех АГ-428.20Н — поиск неисправностей кабельных линий. Это позволяет быстро выявлять проблемные участки и проводить ремонт. Комплект также позволяет обследовать местность перед началом земляных работ. Это предотвращает повреждение инженерных коммуникаций.

Автономный генератор и дальность работы

В состав комплекта входит компактный автономный генератор с выходной мощностью до 20 Вт. Его дальность работы достигает 3 км. Это обеспечивает эффективное использование трассоискателя в разных условиях и на разных расстояниях от искомых коммуникаций.

Особенности приемника

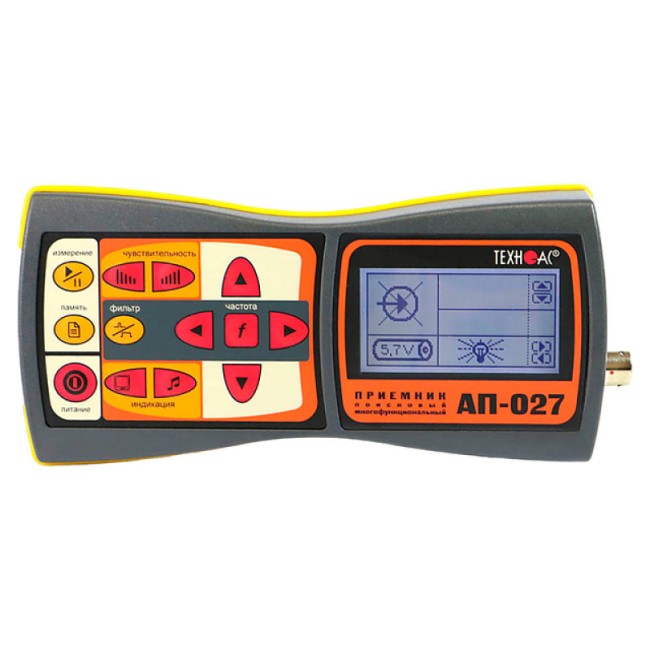

Приемник АП-027М — это цифровой трассопоисковый прибор с большим ЖК-дисплеем. Он позволяет оператору удобно отображать информацию о входном сигнале. Устройство поддерживает работу с различными внешними датчиками. Среди них электромагнитные, акустические датчики контроля качества изоляции и другие. Это делает приемник универсальным инструментом для разнообразных задач.

АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как "непрерывный / импульсный"	выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)"
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
"Широкая полоса" (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB

АГ-114.1
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Питание	напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20 ºС — +50 ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 мм
Масса электронного блока, не более	0,46 кг
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192 ± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 ("5Вт")	5 ± 1,25
Мощность 2 ("10Вт")	10 ± 2,5
Мощность 3 ("20Вт")	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 ("5Вт")	0,3…1000
Мощность 2 ("10Вт")	0,3…500
Мощность 3 ("20Вт")	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: напряжение, В емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более	190 х 140 х 80 мм
Вес генератора в чехле, не более	2,5 кг
ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Характеристики

Производитель	Техно-АС
Допустимое сопротивление нагрузки, Ом	15 В / 4 А max
Частота следования импульсов, Гц	0,3…250
Длительность импульса, мс	0,3…1000
Частота 3	2
Частота 2	1
Частота 1	100
Характеристика (20251019)	0,3…250
Частоты генерируемого сигнала, Гц	импульсный трехчастотный
Диапазон сопротивлений согласованной нагрузки, Ом	5
Частоты переключаемых полосовых фильтров	напряжение 4…7 В:- аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;- щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор
